奥林巴斯进口数码显微镜|视频显微镜dsx1000
详细信息
| | 品牌：奥林巴斯 | | 型号：dsx1000 | | 加工定制：是 | |
| | 类型：视频 | | 目镜放大倍数：- | | 物镜放大倍数：- | |
| | 重量：- g | | 适用范围：汽车、电子、半导体、金属等 | | 装箱数：- | |
★dsx1000系列奥林巴斯进口数码显微镜|视频显微镜概览：
dsx1000
系列数码显微镜将奥林巴斯优良的光学技术与先 进的数字技术融为一体。dsx1000 奥林巴斯进口
数码显微镜用于观察和测量各种样品，包括电子元件和金属材料。此显微镜使用简单，只要放上样品，就可以轻松地完成 3d
观察、测量、报告自动生成等一系列操作。
您只需要一台 奥林巴斯数码显微镜dsx1000
就可满足各种观察和分析需要，改善检验的工作流程。镜头数量增加至 15
个，涵盖20-7,000x

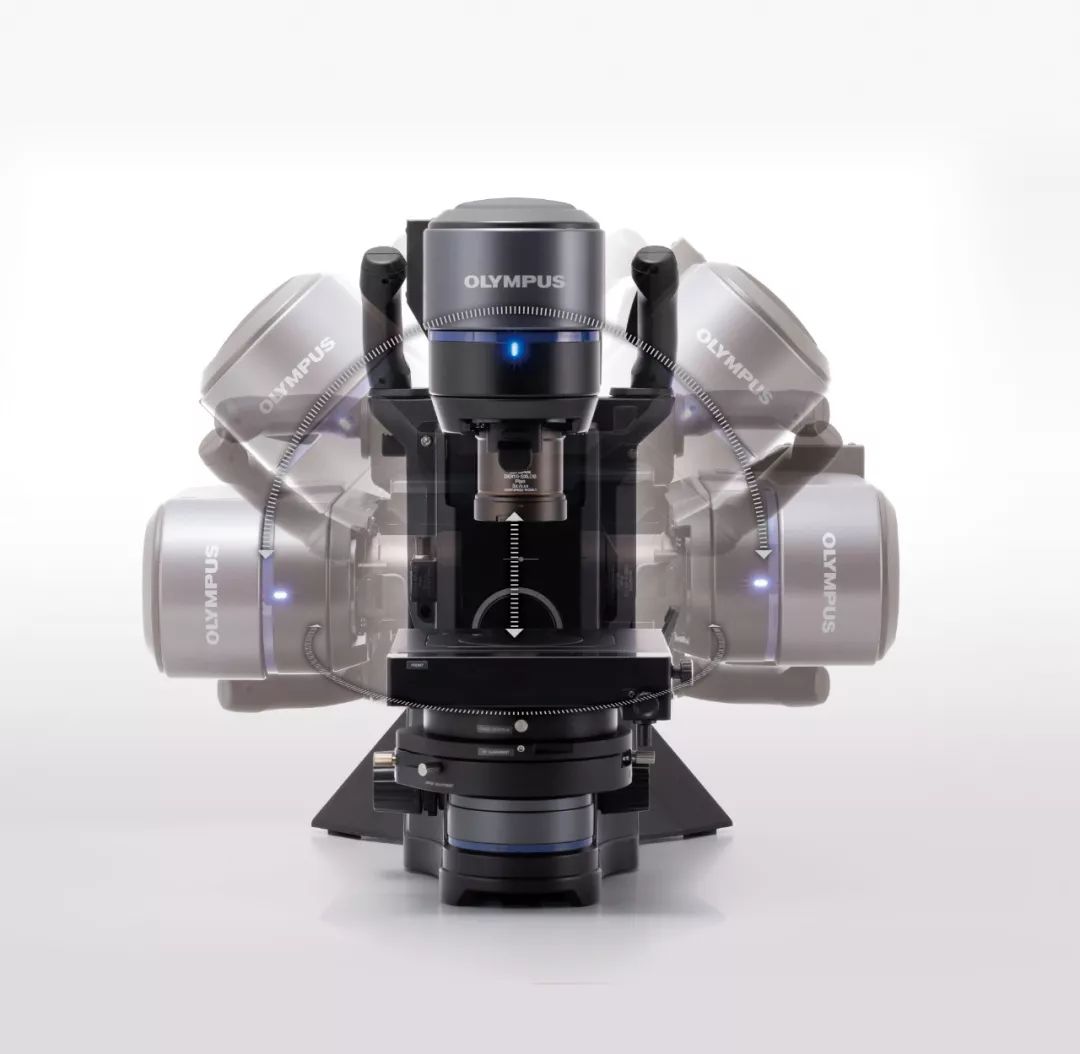

的放大倍率。用户还可以利用该显微镜的六种观察方法，对各种样品进行观察与测量。比如突出显示样品表面的不规则和轮廓形貌。显微镜头部和载物台可以分别进行± 90
°的自由角度调节，从而满足对各种复杂外形样品的任意角度观察。另外，新开发的算法可以实现更快的 3d
图像采集，与奥林巴斯传统数码显微镜相比，速度快了近十倍。*后，我们将根据每位用户的工作环境校准显微镜，以帮助用户实现精确、高效的观察和测量。
▲dsx1000 进口数码显微镜
速度、精度、解析应有尽有
●
易于更换的强大镜头阵容
●
按下按钮即可在 6
种不同观察方法间切换
●
快速进行宏观至微观的观察
●
采用远心光学系统保证精确测量
▲dsx1000 数码显微镜系列四款型号，可贴近您的需求选择。
●

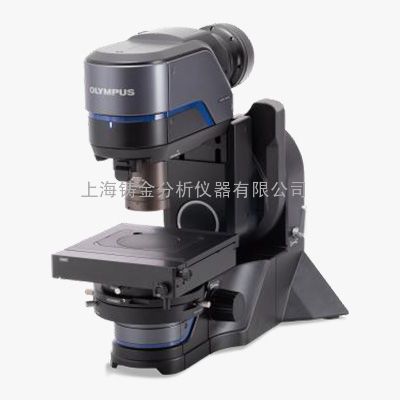

入门型
易于使用，具有基本功能
标准型变焦头部，提供 5
种观察方法。
●

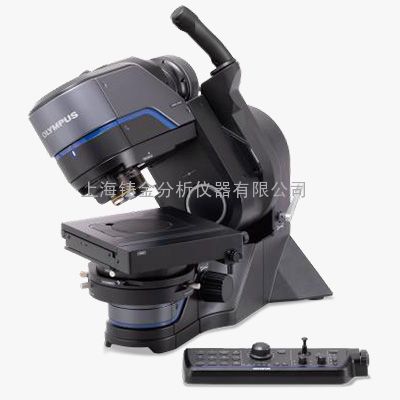

倾斜型
从多角度观察您的样品
提供入门型的所有功能，增加了倾斜式机架、电动 xy
载物台和操控台。
●

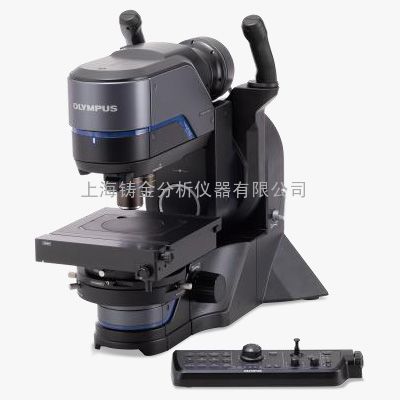

高分辨率型
可生成高分辨率图像以进行高级分析
通用型变焦头部增加了微分干涉，景深叠加和高分辨率 3cmos
模式。
●

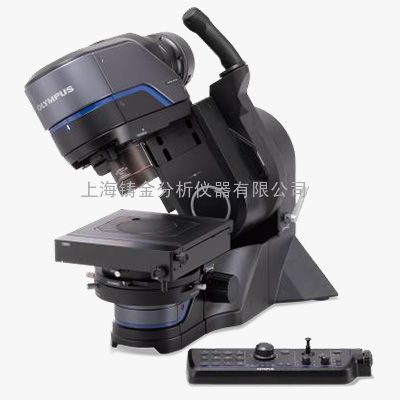

高端型
6
种观察方法和高级测量功能
此型号具有丰富的高级功能，采用通用型变焦头部，增加了倾斜式机架和可旋转式 ( 90
°)
电动 xy
载物台。
▲优质多样的dsx1000数码显微镜物镜
我们的全套物镜系列共包含 17
种物镜，包括超长工作距离和高数值孔径的丰富选择，可在各种放大倍率下获得丰富的图像。
●
超长工作距离物镜
在镜头和样品间提供了长工作距离。
●
高分辨率、长工作距离物镜
提供高分辨率和长工作距离。
●
高性能、高数值孔径的物镜
实现纳米级高性能观察。
▲故障分析的好工具
速度与有保证的准确度和重复性相结合，使 dsx1000进口
数码显微镜成为缺陷分析的s选工具。
●
从宏观到微观 多种应对方案（部分型号）
仅需一套系统即可同时应对初步检验和微米级分析
¨查看整张图片：20x
至 7000x
放大倍率范围
¨将碰撞样品的几率降至*低
¨从多角度观察您的样品
●
一键式多种观察方法切换（部分型号）
快速切换节省时间
¨可在任何放大倍率下使用所有观察方法
¨种观察方法一键式切换
●
可信的结果
有保证的*
测量准确度和精确度
¨通过有保证的*
测量精确度，确保您获得可信的测量结果
¨通过现场校准确保可靠测量
*
为了保证 xy
准确度，必须由奥林巴斯的服务技术人员负责校准工作。
★dsx1000系列奥林巴斯进口数码显微镜|视频显微镜相对传统数码显微镜的 5 大优势
| 序号 |
优势项目 |
dsx1000 系列数码显微镜 |
传统数码显微镜 |
| 1 |
放大倍数范围宽、集多功能于一体的系统 |
仅需一套易用的系统即可完成检验 |
需要两台显微镜完成检验，一台放大倍数低，一台放大倍数高 |
| 2 |
在高放大倍率下生成高分辨率图像 |
单个物镜具有高分辨率和长工作距离 |
分辨率随着放大倍率增加而降低 |
| 3 |
长工作距离的物镜 |
观察不规则的样品而避免撞到它们 |
物镜会撞到样品，可能造成损坏 |
| 4 |
一键式多种观察方法切换 |
可在任何放大倍率下使用所有 6 种观察方法 |
只提供一或两种观察方法，限制了对样品的观察 |
| 5 |
有保证的准确度和精确度 |
在所有放大倍率下均可保证准确度和重复性 |
测量精确度无法保证 |
★奥林巴斯进口数码显微镜|视频显微镜dsx1000规格：
| |
dsx10-szh |
dsx10-uzh |
| 光学系统 |
光学系统 |
远心光学系统 |
| 变焦倍率 |
10x（电动） |
| 变焦放大方式 |
电动 |
| 校准 |
自动 |
| 镜头附件 |
快速切换，编码型镜头附件，自动
更新放大倍率和视场信息 |
*大总
放大倍率
（显示器上） |
7000x |
| 工作距离(w.d.) |
66.1 mm – 0.35 mm |
准确度和
重复性（x-y平面）*1 |
放大倍率准确度：3% 放大倍率重复性：± 2% = 3 σ n -1 |
| 重复性（z轴）*2 |
重复性（高度）：σ n – 1 ≤ 1 μm |
| 照相机 |
图像传感器 |
1 / 1.2 英寸，235 万像素彩色 cmos |
| 冷却 |
珀尔帖冷却 |
| 帧速率 |
60 fps（*大） |
| 标准 |
1200 × 1200 (1: 1) / 1600 × 1200 (4: 3) |
| 3 cmos 模式 |
不可用 |
1200 × 1200 (1: 1) / 1600 × 1200 (4: 3) |
| 3 cmos 模式 × 像素偏移 |
不可用 |
3600 × 3600 (1: 1) / 4800 × 3600 (4: 3) |
| 照明器 |
彩色光源 |
led |
| 寿命 |
60,000 小时（设计值） |
| 观察 |
bf（明场） |
标准 |
| obq（偏斜） |
标准 |
| df（暗场） |
标准
led 光源四分区环形照明 |
| mix（明场 暗场） |
标准
明场 暗场 同时照明 |
| po （偏光） |
标准 |
| dic（微分干涉） |
不可用 |
标准 |
| 对比度增强 |
标准 |
| 景深扩展功能 |
不可用 |
标准 |
| 透射照明 |
标准*3 |
| 聚焦装置 |
透射照明 |
电动 |
| 驱动方式 |
101 mm（电动） |
*1
必须由奥林巴斯或代理商的服务技术人员进行校准。为了保证 xy
的准确度，需要用 dsx-cals-hr
（校准标样）进行校准。为了出具证书，必须由奥林巴斯的校准服务技术人员负责校准工作。
*2
当使用 20x
或以上的物镜时。
*3
需要使用配件 dsx10-ilt
。
| 物镜 |
dsx10-sxlob |
dsx10-xlob |
uis2 |
| 物镜 |
*大样品高度 |
50 mm |
115 mm |
145 mm |
| *大样品高度（自由角度观察） |
50 mm |
| 齐焦距离 |
140 mm |
75 mm |
45 mm |
| 镜头附件 |
镜头附件一体型 |
可用 |
| 总放大倍率 |
20x – 1400x |
42x – 5600x |
23x*4 – 7000x |
| 实际视场(μm) |
19,200 µｍ – 270 µｍ |
9,100 µｍ – 70 µｍ |
17,100 µｍ – 50 µｍ |
| 适配器 |
扩散照明装置（可选） |
可用 |
不可用 |
| 防反射照明装置（可选） |
可用 |
不可用 |
| 镜头附件 |
安装物镜数量 |
1 个（物镜和镜片附件一体型） |
2 个 |
| 物镜盒 |
可保存三个物镜附件 |
*4
使用 mplfln1.25x
时的总放大倍率（*大）
| 载物台 |
dsx10-rmts |
dsx10-mts |
u-sic4r2 |
| xy 载物台：电动/手动 |
电动（带旋转功能） |
电动 |
手动 |
| xy 行程 |
行程优先模式：100 mm × 100 mm
旋转优先模式：50 mm × 50 mm |
100 mm × 100 mm |
100 mm × 105 mm |
| 旋转角度 |
行程优先模式：±20°
旋转优先模式：±20°
旋转优先模式：±90° |
不可用 |
| 旋转角度显示 |
有 |
不可用 |
| 承重 |
5 kg (11 lb) |
1 kg (2.2 lb) |
| 机架 |
dsx-uf |
dsx-tf |
| z 轴行程 |
50 mm (手动l) |
| 倾斜观察角度 |
不可用 |
±90° |
| 倾斜角度显示 |
不可用 |
有 |
| 倾斜方式 |
不可用 |
手动、固定/解除手柄 |
| 测量 |
平面测量 |
| 剖面测量 |
| 高度测量 |
| 面积/体积测量 |
| 线粗糙度分析 |
| 表面粗糙度分析 |
| 卡尺测量（可选） |
| 颗粒分析（可选） |
| 显示器 |
23 英寸平板显示器 分辨率 |
| （垂直） |
1920（水平） × 1080 |
| 系统图 |
正置式机架系统 |
倾斜式机架系统 |
| 重量（机架、观察头、电动载物台、显示器和控制台） |
43.7 kg (96.3 lb) |
46.7 kg (103 lb) |
| 功耗 |
100 – 120 v / 220 – 240 v, 1.1 / 0 .54 a, 50 / 60 hz |
★奥林巴斯进口数码显微镜|视频显微镜dsx1000 的应用：
应用行业：汽车，电子器件、集成电路/晶圆，金属制品/模具，化学品/材料、玻璃和陶瓷，其他
应用示例：
▲使用数码显微镜检验刹车片表面
刹车片表面会影响其性能，包括制动力、热稳定性、噪音和发热。数码显微镜用于检查制造刹车片所用复合物的混合是否正确。
▲使用数码显微镜检验接合线
数码显微镜是分析接合工艺中可能发生之缺陷（包括断线、线丝间距偏离、接合剥落和移位）的有效工具。
